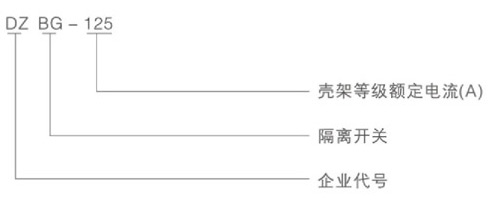

型號及含義

正常工作條件和安裝條件

·環境溫度：-25℃~+60℃。

·海拔高度：海拔不超過2000m。

·污染等級：2級。

·使用類別：AC-22A。

·安裝類別：Ⅱ、Ⅲ。

·安裝方式：采用TH35-7.5型鋼安裝軌安裝，其安裝面與垂直面的傾斜度不超過5°。

·接線方式：用螺釘壓緊接線。

主要技術參數及技術性能

分類

·按額定電流Ie分：16A、20A、32A、40A、50A、63A、80A、100A、125A；

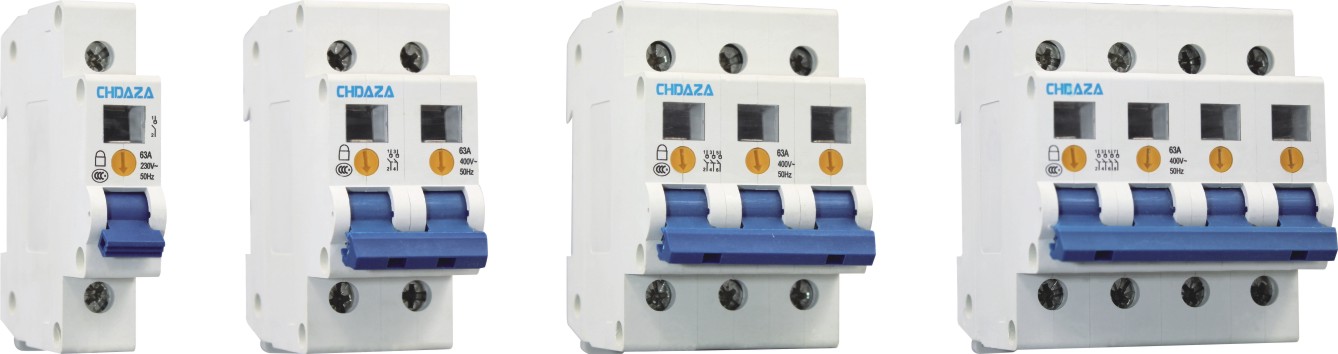

·按極數分：單極；二極；三極；四極。

·額定頻率：50Hz。

主要技術參數

·額定工作電壓Ue：AC230V/400V(單極)、AC400V(多極)；

·按額定工作電流Ie分：16A、20A、32A、40A、50A、63A、80A、100A、125A；

·額定短時耐受電流Icw：2kA，通電時間為1s；

·額定短路接通能力Icm：2.8kA，通電時間為1s；

·額定接通與分?jǐn)嗄芰Γ?Ie，1.05Ue，COSΦ=0.65，時間間隔為30s；

·操作性能：機械壽命8500次，電氣壽命1500次；

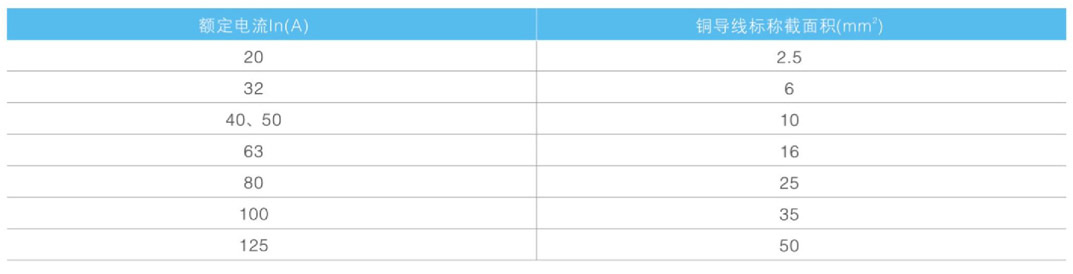

·安裝銅導線選型(見下表)；

·額定絕緣電壓Ui：690V；

·額定沖擊耐受電壓Uimp：4kV(2000m)。

其它

結構特點：

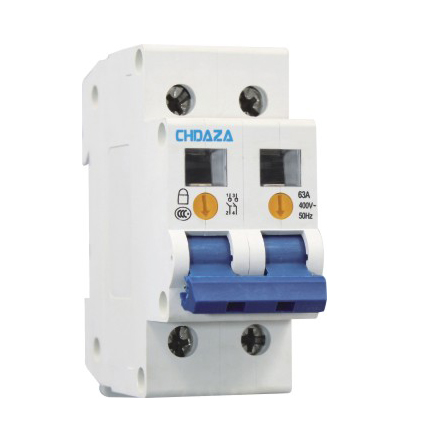

·隔離開關觸頭系統經改進后增大了電流容量，增加了觀察窗，可清晰的觀察到觸頭開閉狀態可預防誤操作，提高了安全性。

安裝與使用：

·安裝前先檢查開關是否與實際工作條件相符。

·安裝時按圖示位置卡入安裝軌，手柄上推為接通；手柄下拉為斷開。

·電源進線從開關上方接入，下端接出線，銅導線應擰緊，不得松動脫出，或銅線裸露在接線端外。

·通電前，先人工操作幾次開關，應靈活可靠，無阻滯現象。

·隔離開關在使用、貯存、運輸?shù)冗^程中，均不得受雨水侵襲。

注意事項：

·本開關在一定時間內能承載非正常電路條件下的(短路)電流，也可不頻繁通斷適當?shù)倪^載，但不能用來分?jǐn)喙收想娏鳌?/span>

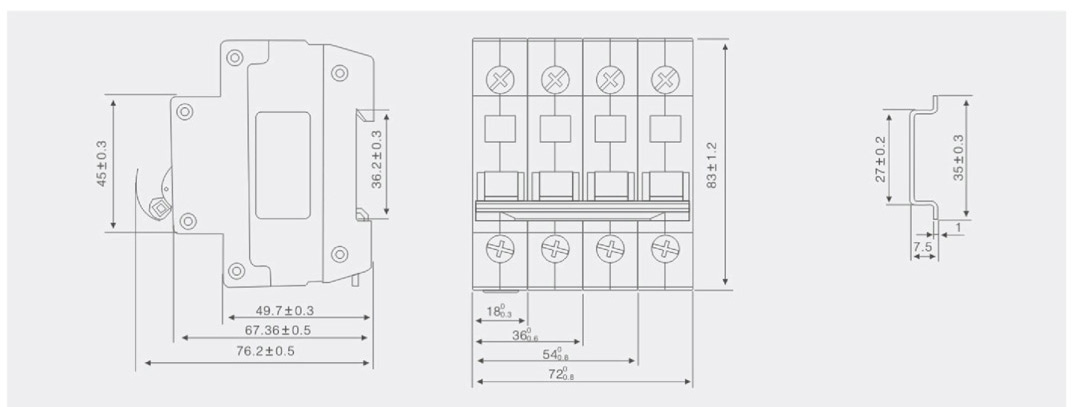

外形及安裝尺寸

訂貨須知

·訂貨時須說明

·隔離開關的名稱、型號，如DZBG-125隔離開關。

·隔離開關的額定電流，如63A。

·隔離開關的極數，如3極。

·數量，如100臺。

訂貨舉例：

·用戶訂DZBG-125隔離開關，額定電流為63A、3極，數量100臺。
