型號及含義

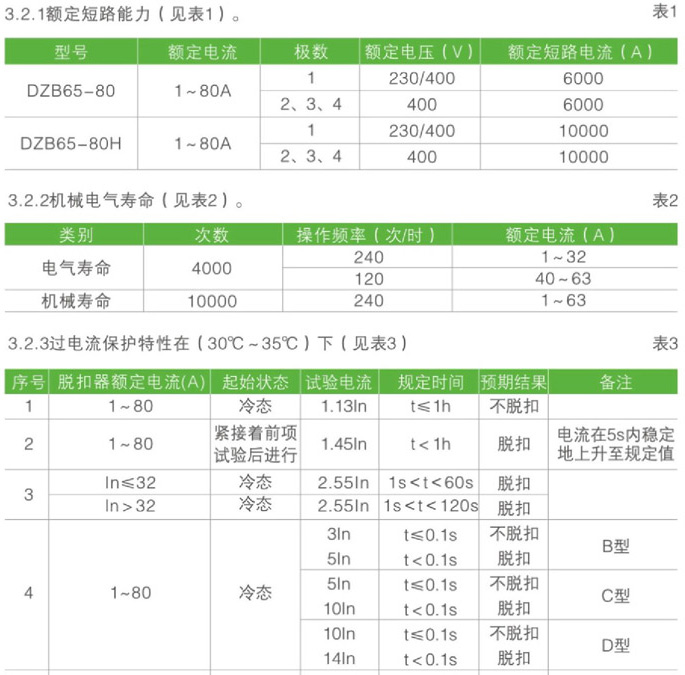

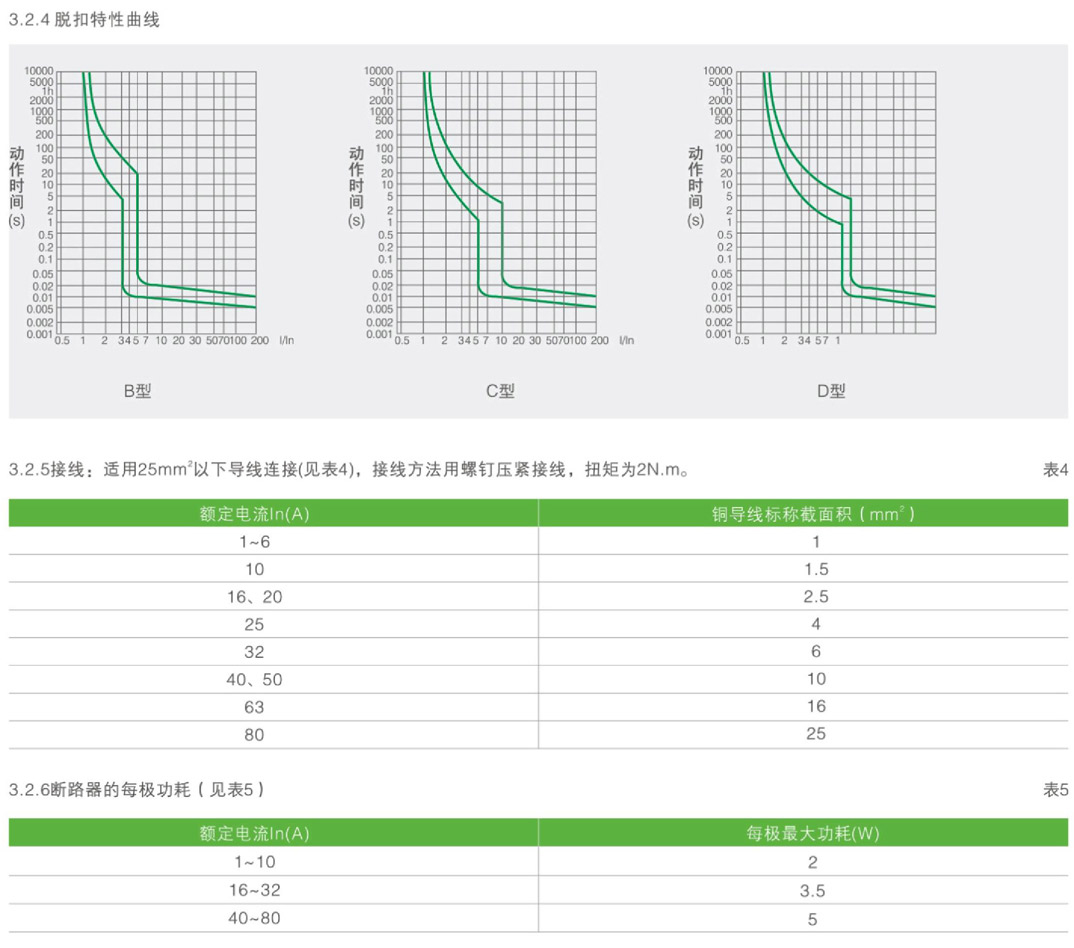

主要參數及技術性能

3.1主要規格

3.1.1按額定電流In分：1A、2A、3A、4A、6A、10A、16A、20A、25A、32A、40A、

50A、63A、80A；

3.1.2按瞬時脫扣器的型式分：B型（3～5）In；C型（5～10）In；D型（10～14）In。

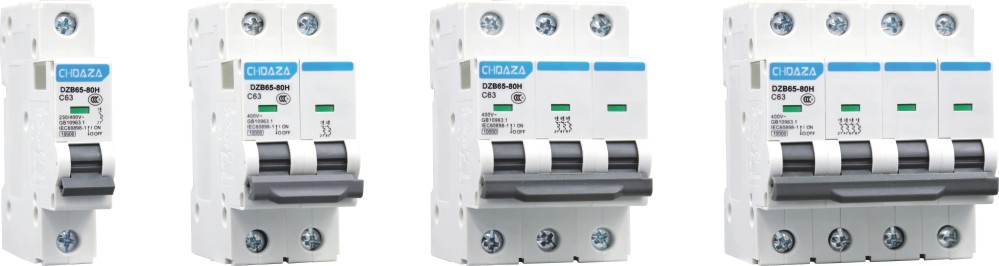

3.1.3按極數分：

a.單極斷路器

b.帶二個保護極的斷路器；

c. 帶三個保護極的斷路器；

d.帶四個保護級的斷路器。

其它

4.1 結構特點

4.1.1 額定短路分斷能力高，合部額定電流等級均可達到10kA。

4.1.2 雙重接線功能，進出線端可方便地連接標準匯流排和軟硬導線。

4.1.3 帶指觸防護組合型接線端子及紅綠安全指示，安全性更高。

4.1.4 帶儲能式機構操作，觸點快速閉合，克服了因人力操作手柄速度快慢帶來的不利影響，大大提高了產品的使用壽命。

4.1.5 產品可配合多種模塊化附件使用，如OF、SD、MX+OF、MV+MN。

4.1.6 殼體和部分功能件均采用國外進口的商阻燃、耐高溫、耐沖擊塑料制成。

a.周圍空氣溫度：

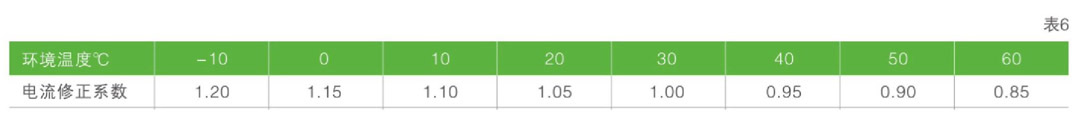

周圍環境溫度不超過+40℃，最低不低于-5℃，24h平均值不超過+35℃。當環境溫度不是基準的30℃時，參考表6的系數修正。

b.海拔高度：

    安裝地點的海拔不超過2000m。

c.安裝型式：

    采用TH35-7.5型鋼安裝軌安裝。

4.2具有隔離功能

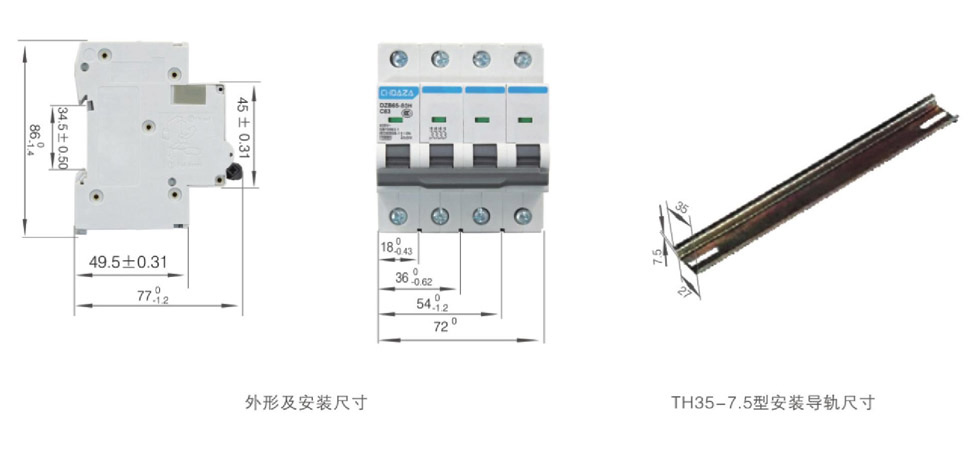

外形及安裝尺寸

訂貨須知

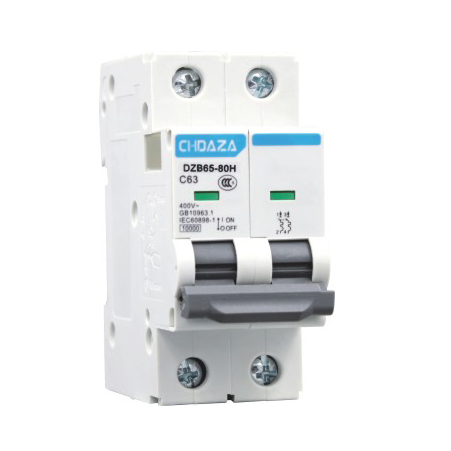

1 產品型號和名稱，如DZB65-80H小型斷路器。

2 瞬時脫扣形式和額定電流，如C20A（照明保護型額定電流20A）。

3 訂貨數量，如500臺。

4 訂貨舉例：DZB65-80H型斷路器C20A，500臺。
