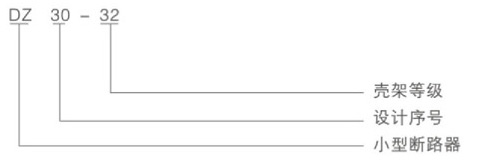

型號及含義

正常工作條件

1、周圍空氣溫度上限值不超過+40℃，下限值不低于-5℃。24h內平均溫度不超過+35℃。

2、安裝地點的海拔高度不超過2000m。

3、安裝地點的相對濕度，最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低溫度下可以允許有較高的相對濕度，例如20℃時達90%，對于溫度變化偶爾產生的凝露應采取特殊的措施。

4、污染等級：2級。

5、安裝類別：Ⅱ、Ⅲ類。

6、采用TH35-7.5標準導軌安裝。

7、斷路器一般應垂直安裝，手柄向上為接通電流位置。

8、安裝處應無顯著沖擊和振動。

結構特征

產品寬度不大于18mm，體積小，限流效果好，具有1P+N雙斷點，兩極被絕緣體隔離開，在同步接通和分?jǐn)嗟那疤嵯拢琋極始終保持先接通，后分?jǐn)啵缺ＷC了保護極分?jǐn)嚯娀〉哪芰Γ钟行У乇Ｗo(hù)被控制線路和電氣設備的安全。

該斷路器采用提升式接通端子，接線方便，保證1mm²至10mm²的導線接線可靠，采用35mm標準導軌安裝，安裝方便。
