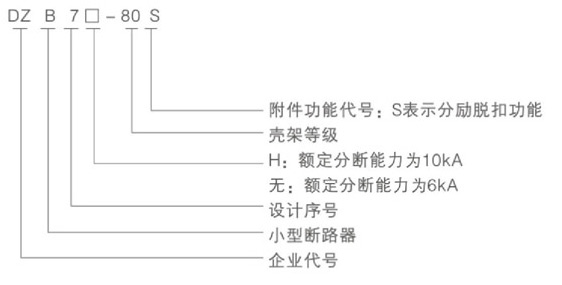

型號及含義

正常工作條件

1、周圍空氣溫度上限值不超過+40℃,下限不低于-5℃，24h平均值不超過+35℃。

2、安裝地點的海拔高度不超過2000m。

3、安裝地點的大氣相對濕度在周圍最高溫度+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月平均最大相對濕度不超過90%，同時該月的月平均溫度不超過+25℃，并考慮到溫度變化發生在產品表面上的凝露。

4、污染等級：2級

5、安裝類別：ⅡⅢ類。

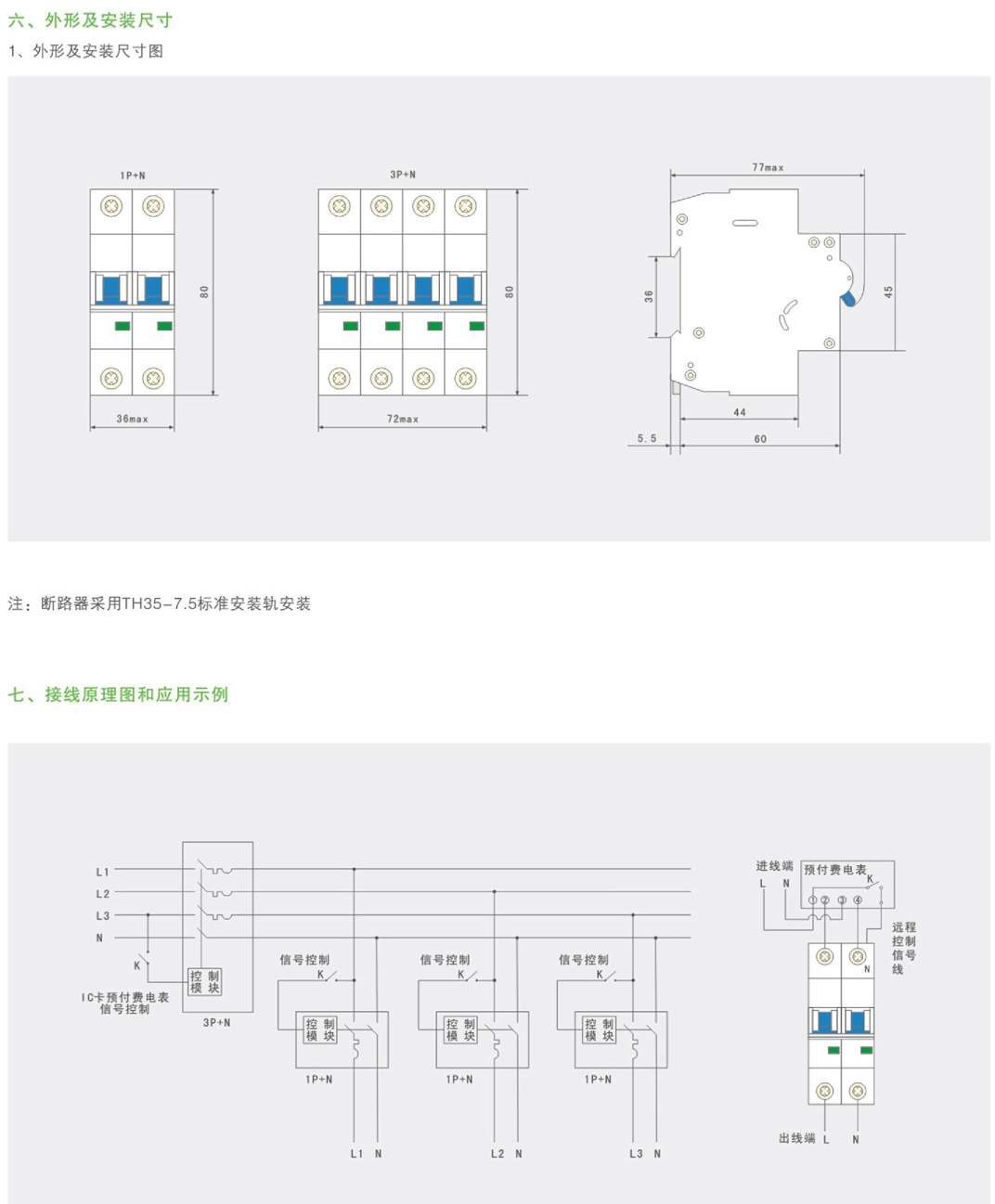

6、斷路器采用TH35-7.5標準導軌安裝。

7、斷路器一般應垂直安裝，手柄向上為接通電源位置。

8、安裝處應無顯著沖擊和振動。

結構特征

該產品實際是和種與插卡式電度表配合使用的控制裝置，斷路器與插卡式電度表按正常安裝接線，插卡式電度表能容易發生信號輸出端接斷路器閉合控制電壓信號輸入端（Ctr1線）,正常工作時，斷路器閉合向用戶供電，當電費用完后，斷路器的Ctr1端無電壓信號，斷路器延時一定時間斷開，（0.5s~9s區間任何時間段可分檔生產，用戶訂貨時說明，我們特殊生產，否則產品延時時間為0.5s~9s區間任何時間段可分檔生產，用戶訂貨時說明，我們特殊生產，否則產品延時時時間為0.5s~2s）。當用戶購買電量后，將IC卡插入插卡式電度表，插卡式電度表輸出閉合控制電壓信號，斷路器的Ctr1端得電壓信號，斷路器可以合閘，用戶得電，否則斷路器無法合閘。

訂貨須知

訂貨時請說明斷路器型號、額定電流值、脫扣型式、極數、臺數。

例如：DZB7-80S小型斷路器、額定電流為80A、脫扣型式為C型、IP+N、100臺。則表示為：DZB7-80S  C80A  1P+N    100臺。
