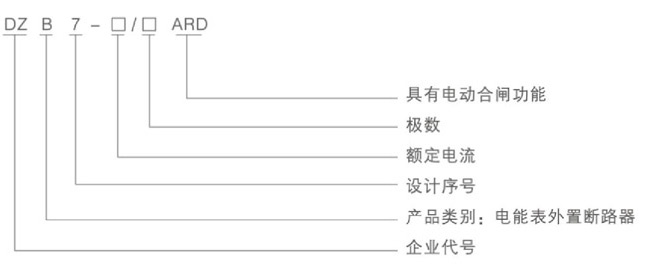

型號含義及分類

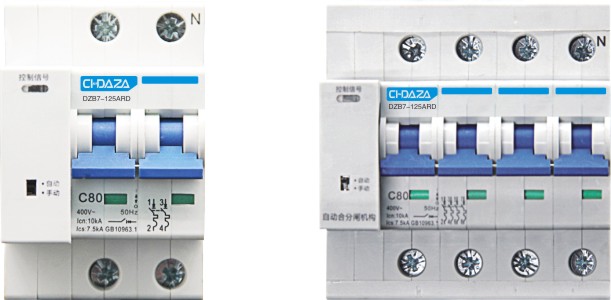

產品特點

超小體積：控制部分采用單模數設計，寬度僅18mm;

功能強大：欠費自動分閘，繳費自動合閘；具有快速脫扣功能（欠費脫扣保持有效防止人為合閘竊電）；

動作迅速：操作機構對斷路器的合閘時間小于2s，分閘速度小于0.6s;

性能可靠：機械壽命高達20000次，相較因內外產品提高一倍以上；

高安全性：分斷能力高Icu=10kA；

傳動可靠：采用內軸傳動，有效保證2P及以上斷路器可靠同步合閘；

安全性高：配備分閘安全掛鎖孔；

兼容性好：外形及安裝符合模數化終端組合電器標準，導軌式安裝，互換方便；

節能環保：功耗低；全部采用環保材料，符合RoHS要求;

適應性強:適用-40℃～70℃。

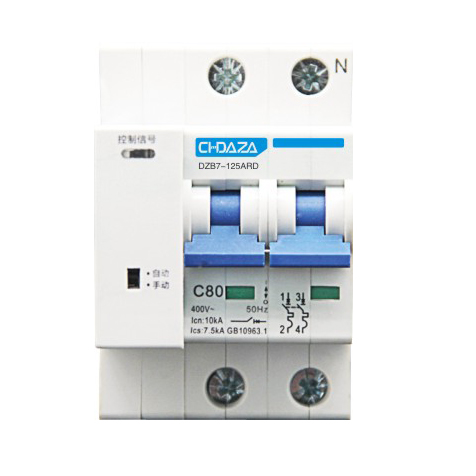

產品結構與工作原理

DZB7-125ARD智能控制預付費電表表用外置斷路器控制部分的電路采用高速CPU，通過檢測預付費電表賬戶余額的輸出狀態來控制斷路器的分合閘狀態，并對斷路器的分合閘狀態進行反饋，控制電路對數字信息具有很強的處理能力，是一般MPU的處理能力的20倍，采用了精密抗干擾能力強勁的處理芯片，對各種干擾有著很強的抗擾能力。控制部分的機構采用電機和齒組合機構，通過齒輪機構帶動斷路器內軸，實現斷路器的分合閘控制，具有高可靠性和長使用壽命。

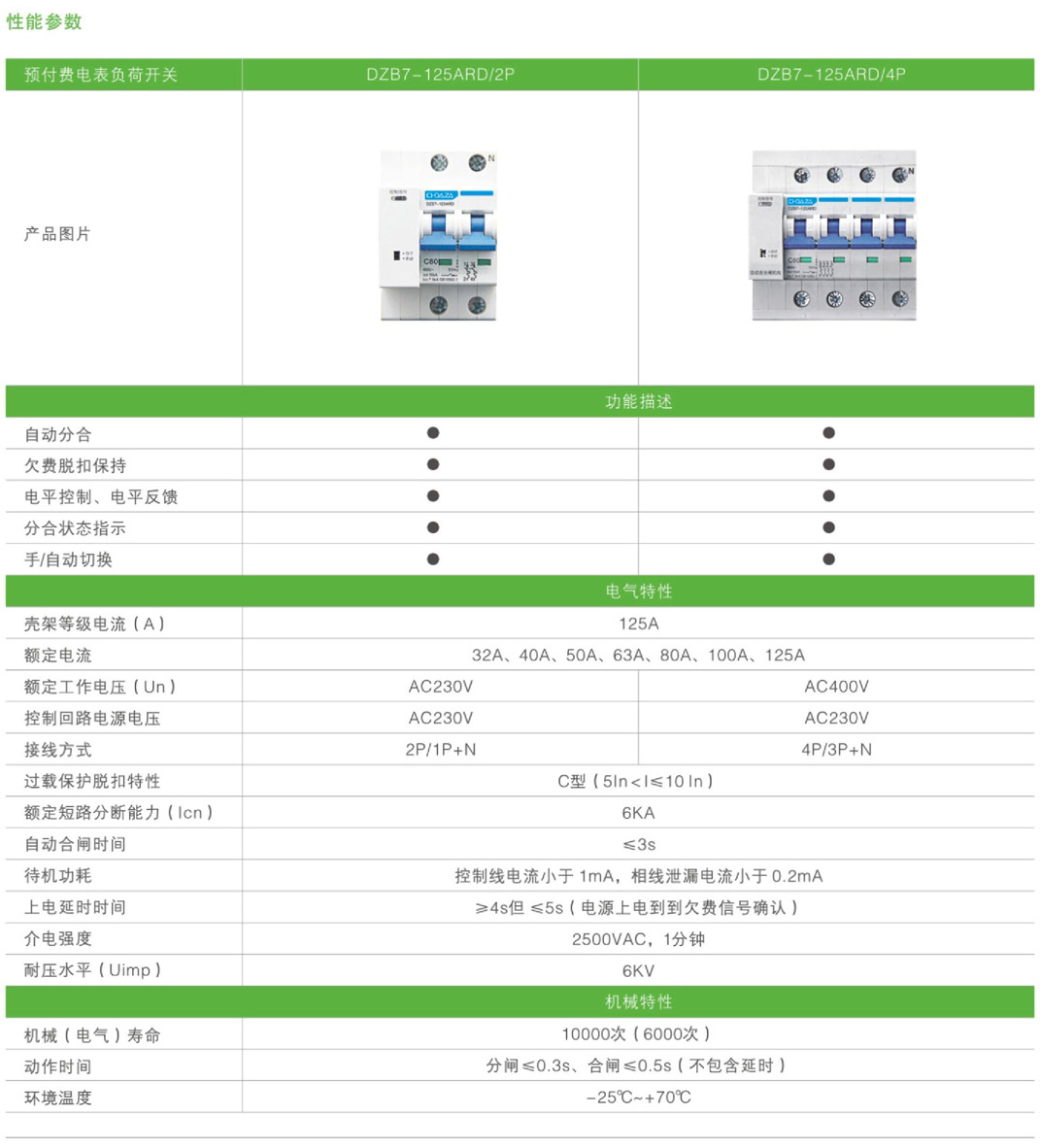

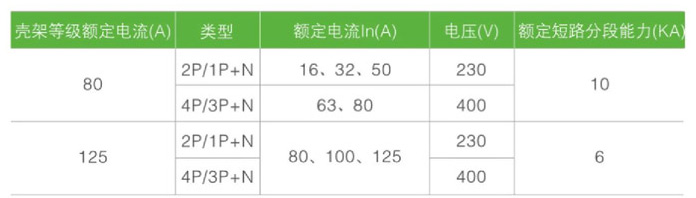

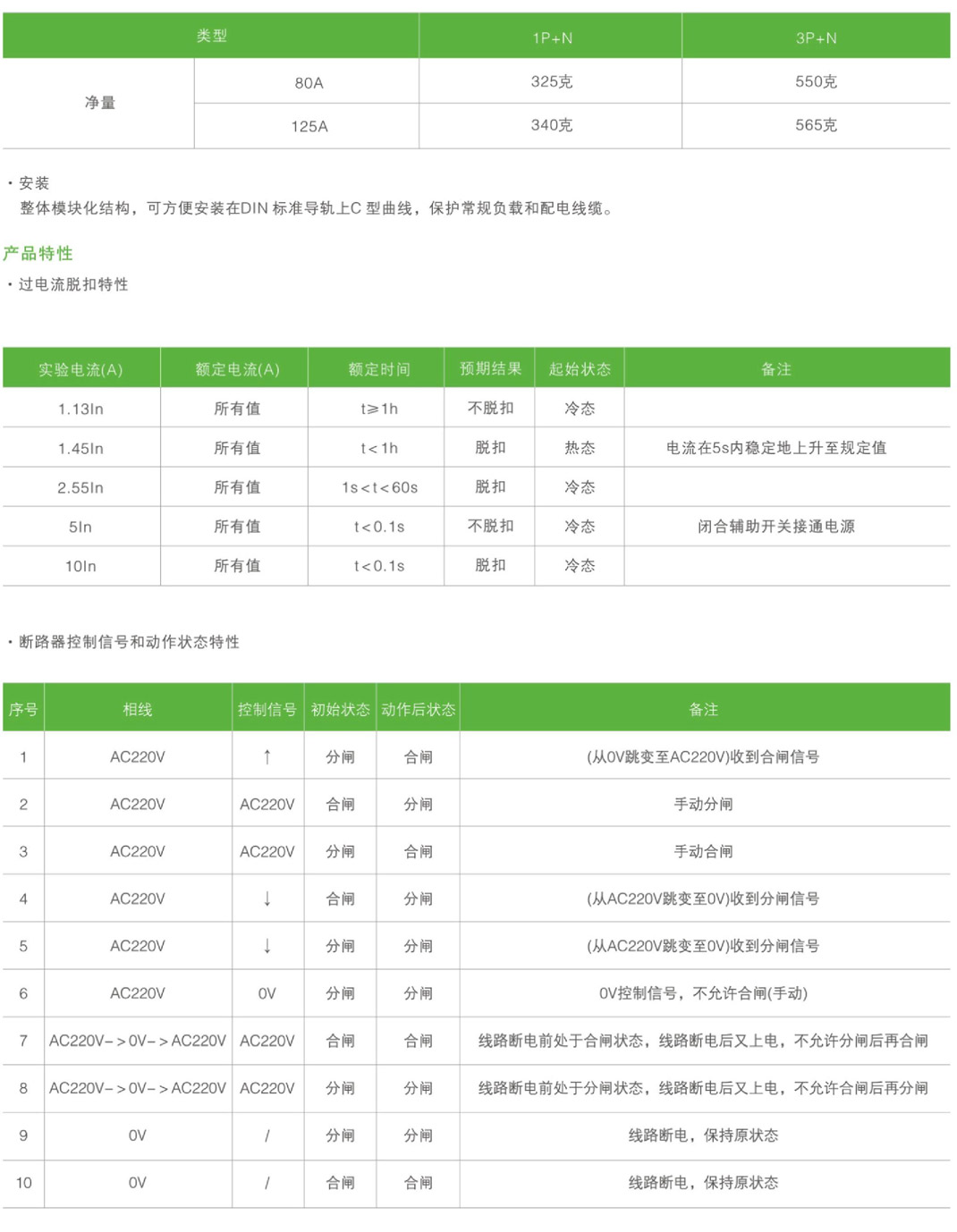

主要性能技術參數

功能特點

·模塊化設計，內軸傳動，分合閘同步性高

·率先通過完整3C認證

·符合國家電網《QGDW11421-2015電能表外置斷路器技術規范技術規范》

·<!--[endif]-->符合環保ROHS要求

·<!--[endif]-->封閉式三相取電，三相反饋，只要任意一相有電狀態下即可確保工作正常，保證反饋可靠；EMC差模共模可達4KV

狀態指示

燈閃爍：系統初始化上電延時4S

燈常亮：合閘信號指示

燈不亮：分閘信號指示

其它

1. 產品的保養與維護

2. 售后服務

3. 產品生產日期

4. 聯系方式

范圍

1.安裝前，先確認［手動/自動切換］狀態位置在“自動”位置，再用手柄進行分合閘操作2次，最后將手柄置于分閘位置。

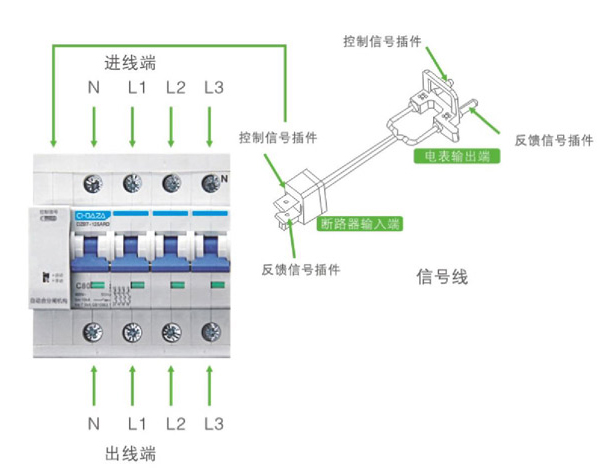

2.將產品安裝到35mm導軌上(斷路器上進線接電源，下出線接負載，不允許倒接)。按接線圖接線，并插入信號線，完成后送電。

3.送電后，等控制信號燈熄滅，接AC 220V控制信號，斷路器自動合閘，反饋端輸出信號。

4.合閘后等5s，手動分手柄反饋無信號輸出，手動合手柄反饋端有信號輸出，手柄操作2次。

5.取消AC 220V 控制信號，斷路器自動分閘，并且不能合閘。

6.安裝及測試結束，設備把投入運行。

常見問題及解決

若不能正常工作

1.請檢查“手動/自動功換”是否未處在“自動”位置；

2.請檢查電源進線方向是否按照產品規定的方向可靠連接正確；

3.控制信號燈是否熄滅，信號端導線是否插緊。

4.是否在控制信號燈熄滅后，再輸入控制信號。若使用過程中跳閘

1.請檢查選用小型斷路器額定電流是否偏小，或者檢查線路是否正常；

2.請檢查控制信號燈是否熄滅，若已熄滅請及時允費。
